【機械設計技術者試験】 普通科文系出身で1級合格した勉強資料公開! | シマブロ@機械設計

応力の計算

試験勉強資料

機械設計技術者試験の科目の一つである、
材料力学の中の、
応力の計算についての、
オリジナル勉強資料を公開いたします。

機械設計技術者試験合格を目指される方の
お役に立てればと思っております。

機械設計技術者試験 3級 受験を目指されて
いる方は、
くろたか【機械設計】
YouTubeチャンネルをご覧ください。

オリジナル勉強資料

スマホ閲覧用資料

応力の計算

スマホ閲覧用資料」は、

現在準備中です。

資料完成するまではこの下の、

パソコン閲覧用資料(印刷用)
にて閲覧お願いいたします。

文字が小さく見づらい箇所も
あるかと思いますが、
拡大していただくなどして、
何とかご対処ください。
お手数おかけして、
たいへん申し訳ありません。

順次資料作成しておりますので
完成までもうしばらく
お待ちくださいね。

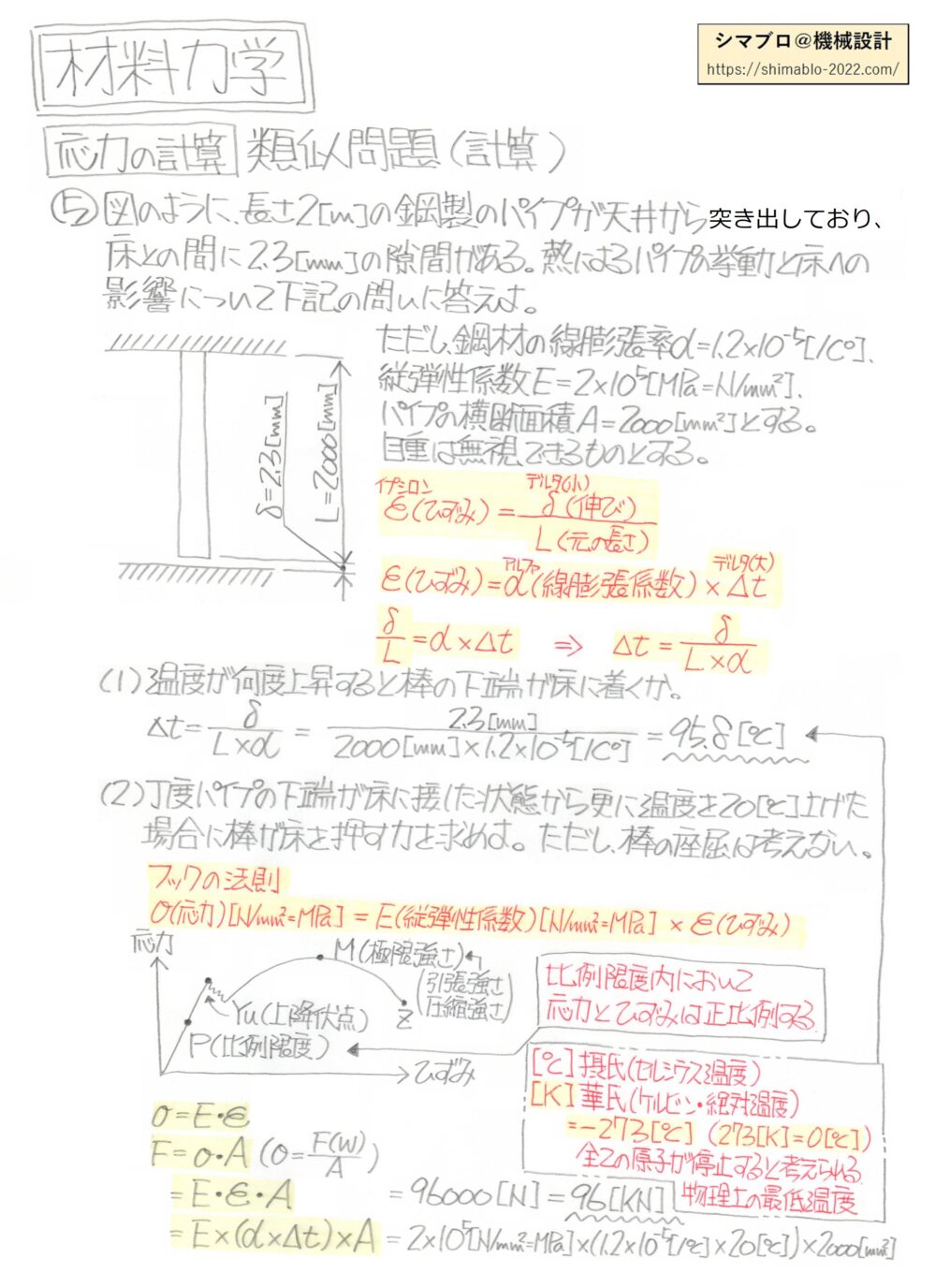

パソコン閲覧用資料(印刷用)

応力の計算

私が過去に受験勉強した資料で
不足たくさんあると思います。
そこはご容赦いただければと。
それと、クセ字もすみません。
クセが強すぎて一部の同僚には
シマ字」と言われてました。
